Das Original

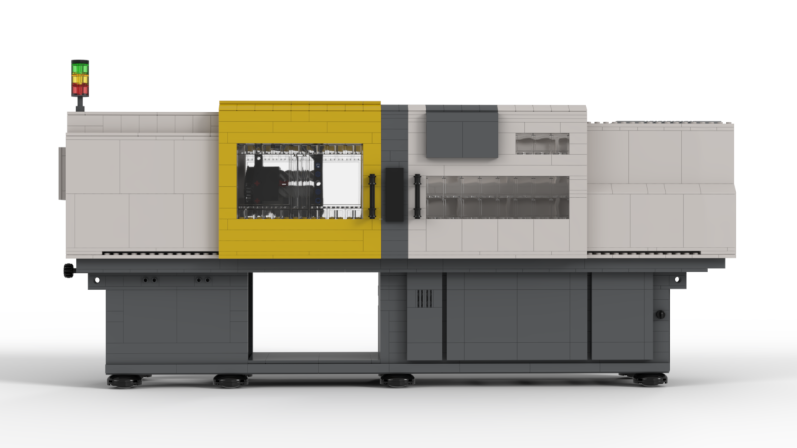

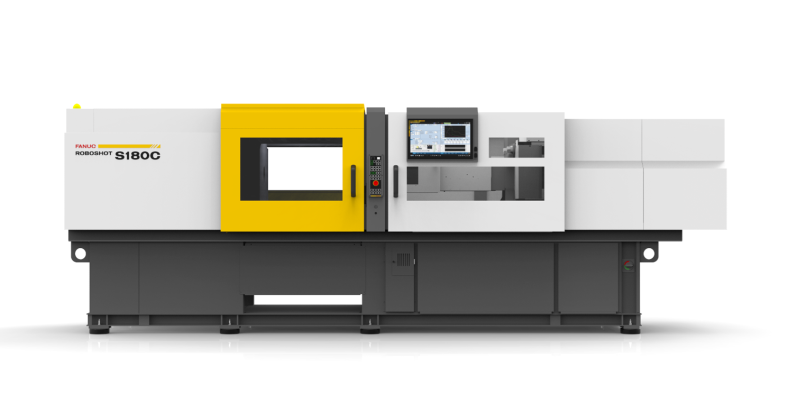

FANUC ROBOSHOT S180C
100% vollelektrische Spritzgußmaschine
Spritzgußmaschine für Thermoplast- und Silikon-Verarbeitung.
Ideal zugeschnitten auf die Herstellung von Präzisionsartikel wie Linsen oder Elektronikartikeln. Aber auch gern verwendet für alle arten technischer Bauteile aus den Bereichen Automotive und Medizin.
Einzigartig durch FANUC's AI-Sonderfunktionen:
- Vor-Einspritzen = aktives Entlüften der Form
- Form- sowie Auswerfer-Prägen = für detailiertere Formgebung
- Dosierregelung = für den Ausgleich von Dosierschwankungen
- Form - und Auswerferschutz = für einen sensiblen Schutz der Werkzeugform
- Präzisies Dosieren II & III = für konstante Spritzvolumen
Entwicklungsziele basierend auf:
- Präzision
- Zuverlässigkeit
- Einfachheit
Die ROBOSHOT hat ihren Ursprung am japanischen Mount Fuji. Sie wird seit 1984 konsequent vollelektrisch ausgeführt und mit FANUC's eigener CNC Technik bestückt.
Weltweit einmalig: Präzise und bewährte Technik aus der Fräsmaschine in einer Spritzgußmaschine.
Marken- und Bildrechte liegen bei FANUC. Mit freundlicher Genehmigung der FANUC Deutschland GmbH.

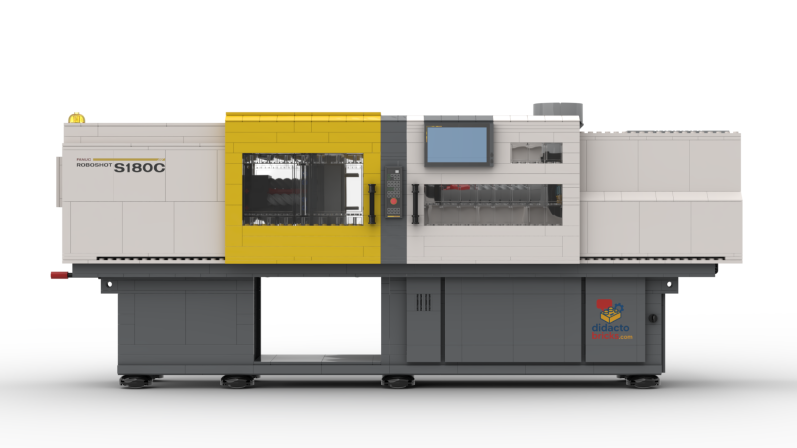

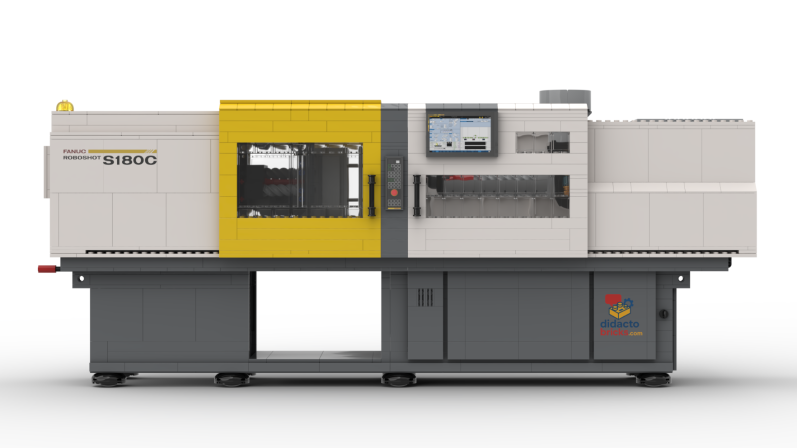

Die Interpretation

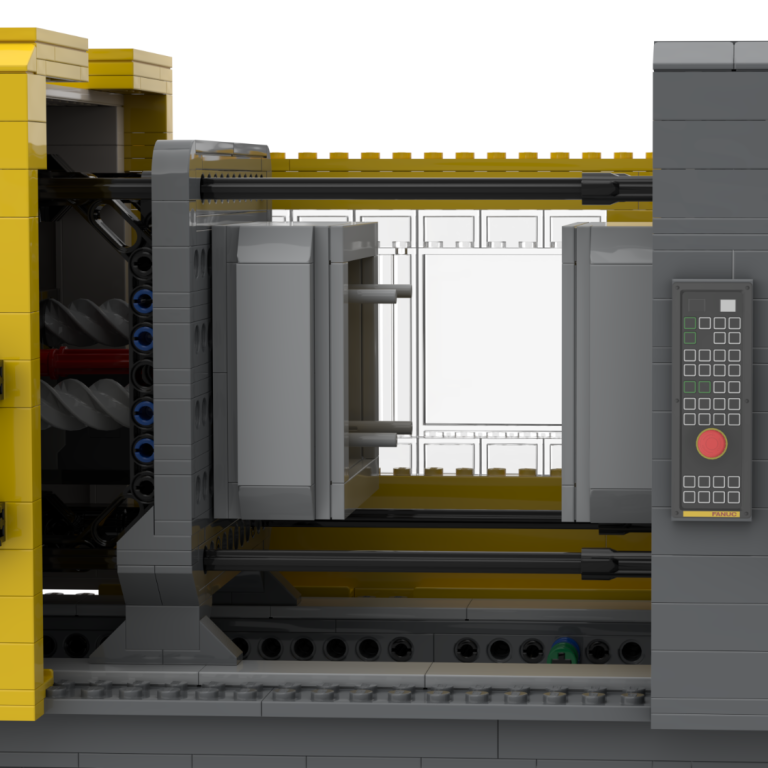

Die Hauptachsen: Form, Auswerfer, Einspritzen, Dosieren sind detailgetreu nachgestellt und funktional wie im Original.
Die Nebenachsen: Düsenanlagekraft sowie Formhöhenverstellung sind manuell einstellbar.
FANUC´s Sonderfunktionen inklusive:
- Vor-Einspritzen
- Vor-Öffnen
- AI Form - und Auswerferschutz
- AI Präzisies Dosieren II für konstante Spritzvolumen
- Gleichzeitige Form & Auswerferbewegung
Größe: Länge 65 cm x Breite 18.4 cm x Höhe 27.1 cm
Gewicht: 3.700 Gramm (ohne Batterien & ohne Verpackung)
Bauteile insgesamt: 2582 Stück
Bauteil-Varianten: 400
Kundenstimme

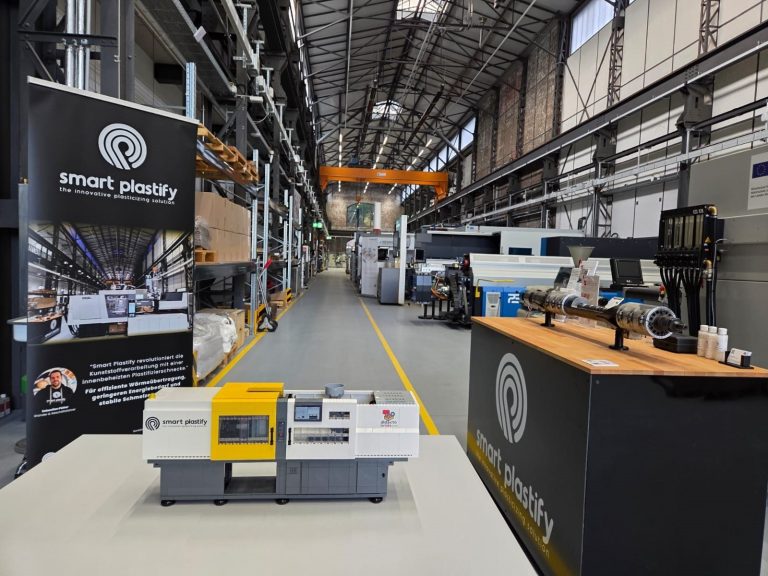

„Die didactobricks-Spritzgussmaschine hat sich für Smart Plastify als wirkungsvolles Messe-Highlight erwiesen.
Das Modell zieht Aufmerksamkeit auf sich und vermittelt komplexe Kunststoff-Prozesse auf einen Blick.
So entstehen schneller natürliche Gespräche mit potenziellen Kunden, und wir können unsere innovative Lösung der innenbeheizten Plastifizierschnecke direkt im passenden Kontext präsentieren.“
Sebastian Pütter | Gründer & Geschäftsführer | smart-plastify.de
Steuerungsplattform

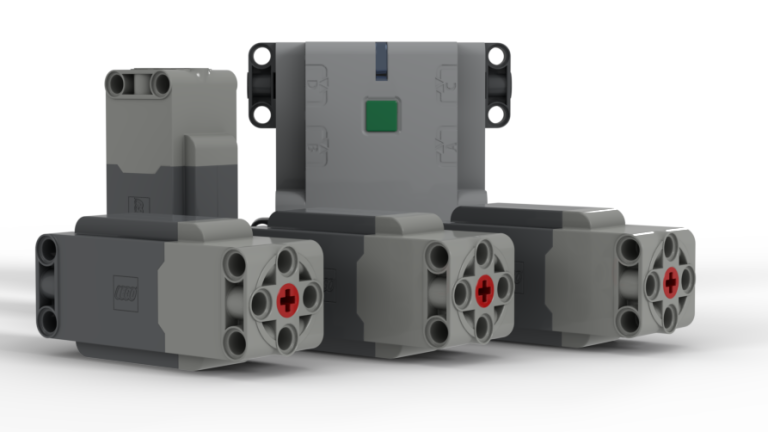

4 Servomotoren mit intelligenter Weg- sowie Kraftauswertung
Der Steuerungsblock enthält den ab Lieferung aufgespielten Spritzguß-Prozess. Es ist keine Parametrierung / Programmierung durch den Anwender notwendig.
Für den Betrieb sind 6x 1.5V AA Batterien notwendig.
Detaillösungen

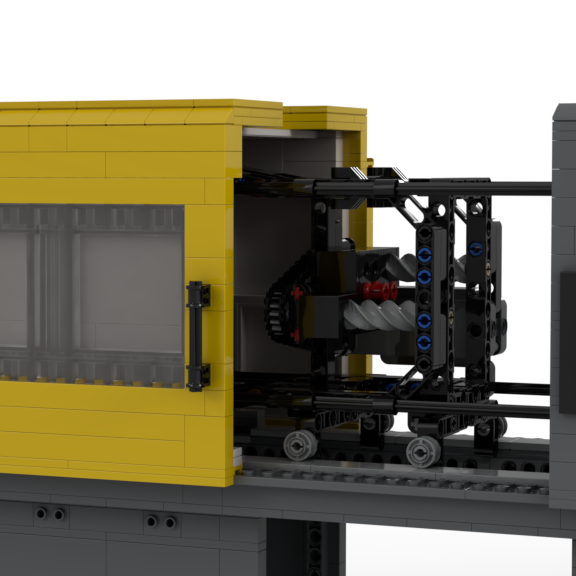

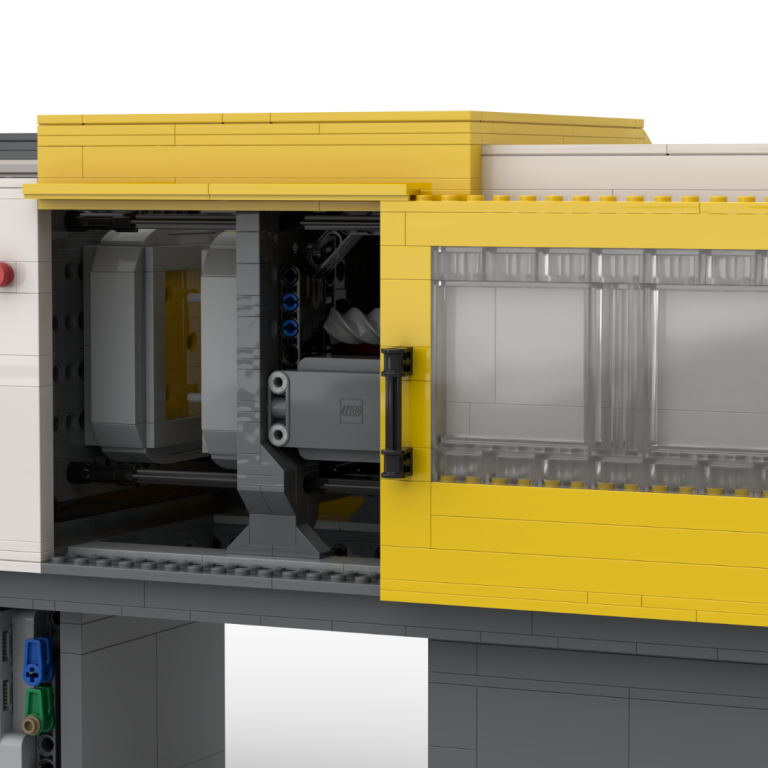

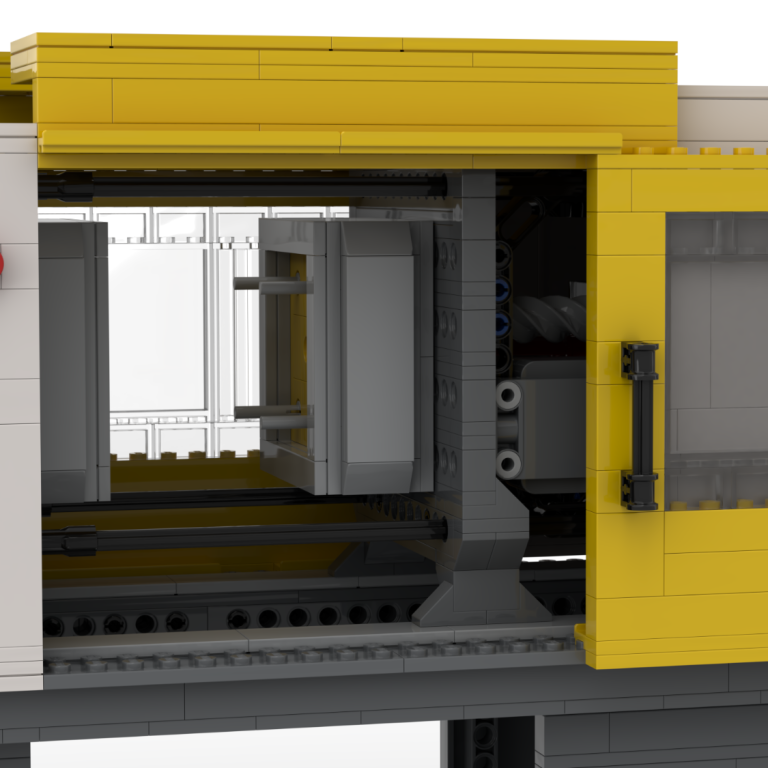

Schutztüre vorne öffnen

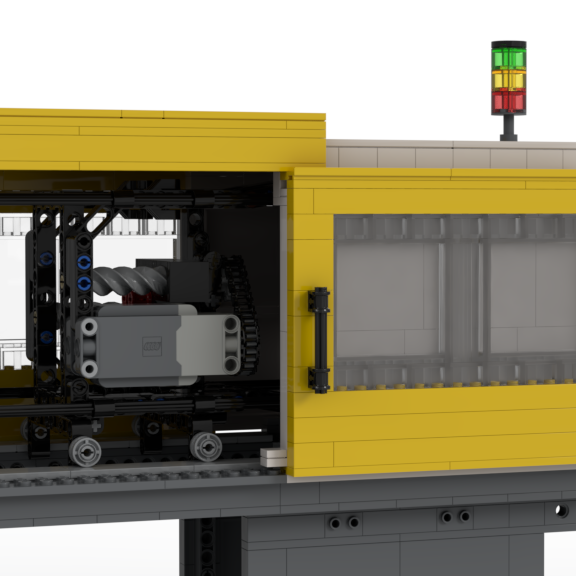

Schutztüre hinten öffnen

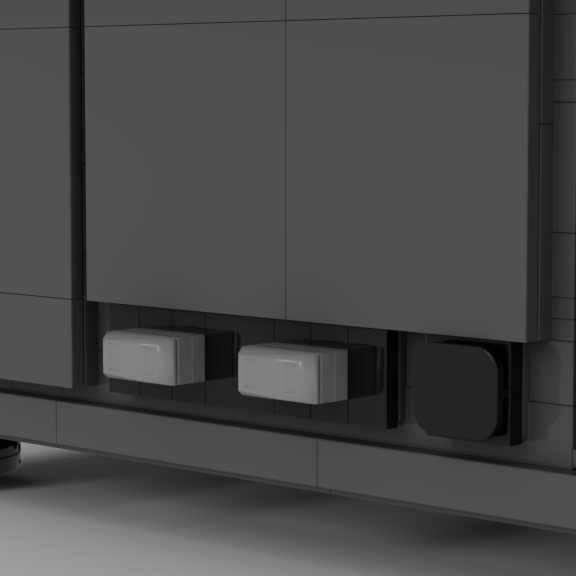

Euromap 67 und 73 Schnittstelle

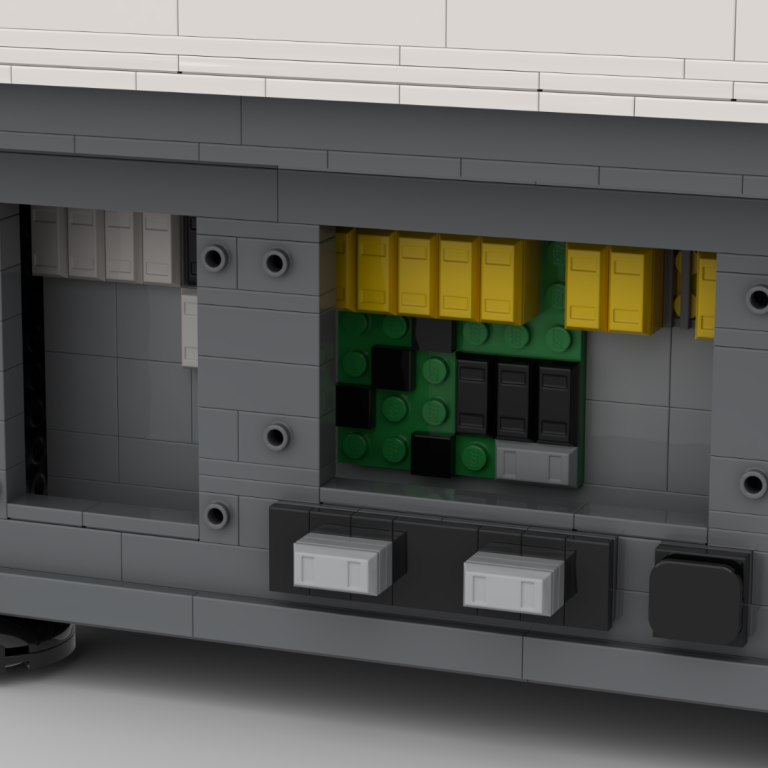

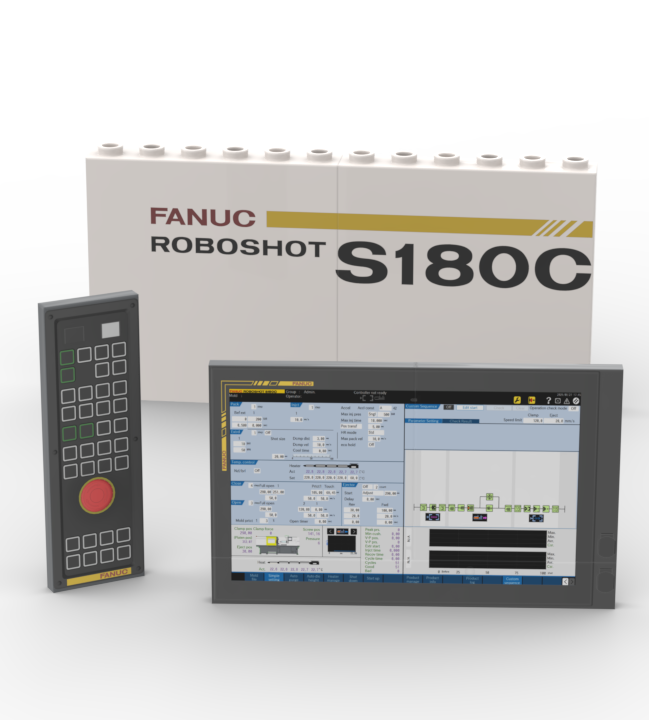

Nachbildung des Schaltschranks:
FANUC Umrichter zur Ansteuerung der Servomotoren, Elektronik-Kühlung, benutzerzugängliche Schnittstellen.
detailreiche digital-Bedruckung der Bausteine (keine Aufkleber)
Baue deine eigene ROBOSHOT
die bebilderte Bauanleitung führt Schritt für Schritt durch die 5 Bauphasen hindurch:
(1) Maschinenständer
(2) Schließeinheit
(3) Spritzform
(4) Spritzeinheit
(5) Schutzumhausung

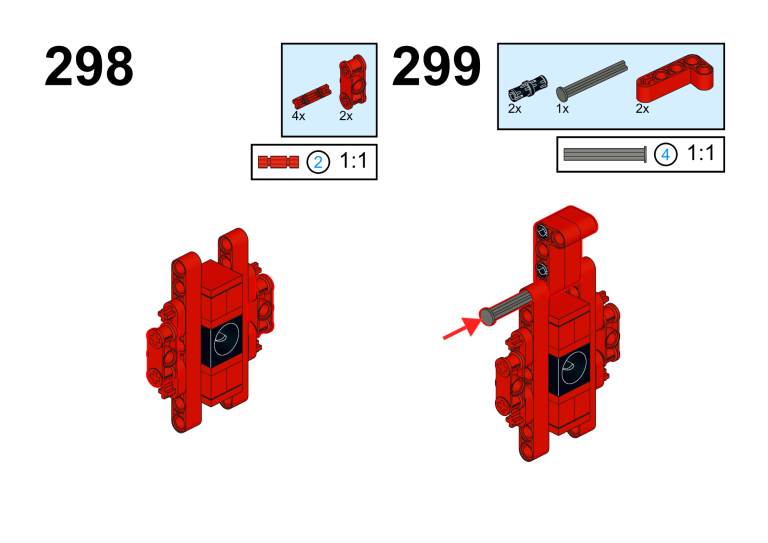

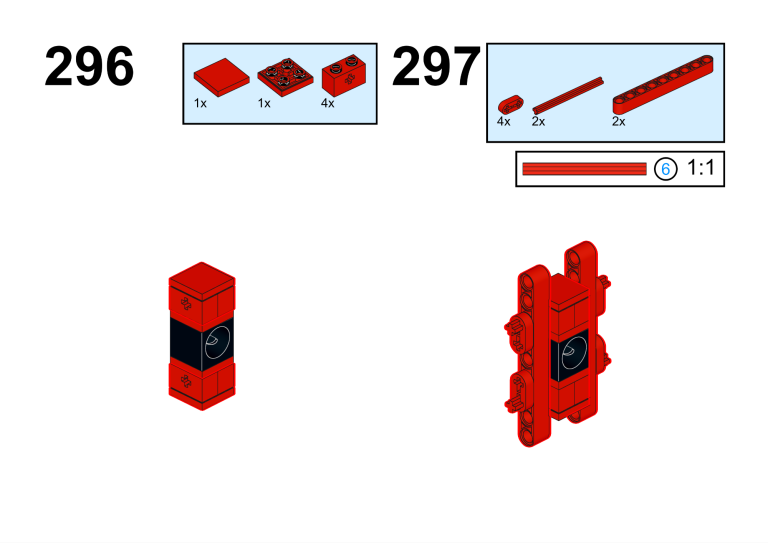

beispielhafter Auszug aus dem Bauschritt "Schließeinheit - Kniehebel"
Dabei werden die - für jeden Bauabschnitt benötigten Bauteile - im hellblauen Kasten ausgewiesen.
Um eine Verwechslung von Bauteilen auszuschließen ist die Baugröße von Verbindern im Maßstab 1:1 dargestellt.
587 Seiten, DIN A4 | 626 bebilderte Bauschritte | digitale Version auf USB-Stick | empfohlen ab 18 Jahren
Das Urheberrecht liegt bei didactobricks.com. Vervielfältigung & Verteilung nur nach Freigabe.
Der Auslieferungszustand enthält:
- Aufbaubares Set bestehend aus 2582 Klemmbausteinen
- Aufbauanleitung und Bedienungsanleitung per Downloadlink
Versandmaß: 500x350x180mm, 4.8 KG
Einblicke in die Programmierung
didactobricks zielt darauf ab, das Verständnis für komplexe Applikationen zu steigern. Im Lieferumfang ist der Code des aufgespielten Programms enthalten.
Dies ermöglicht dem Benutzer zu verstehen, wie Funktionen entstehen und unter welchen Bedingungen diese beeinflusst werden.
Power-User erhalten Zugang um eigene Modifikationen selbst auszuführen - einfachste Änderungen sind z.B. die Anzahl von Zyklen, oder eine Veränderung der Kühlzeit.
Damit ist das Produkt vorbereitet, vom Benutzer selbst verändert oder erweitert zu werden.

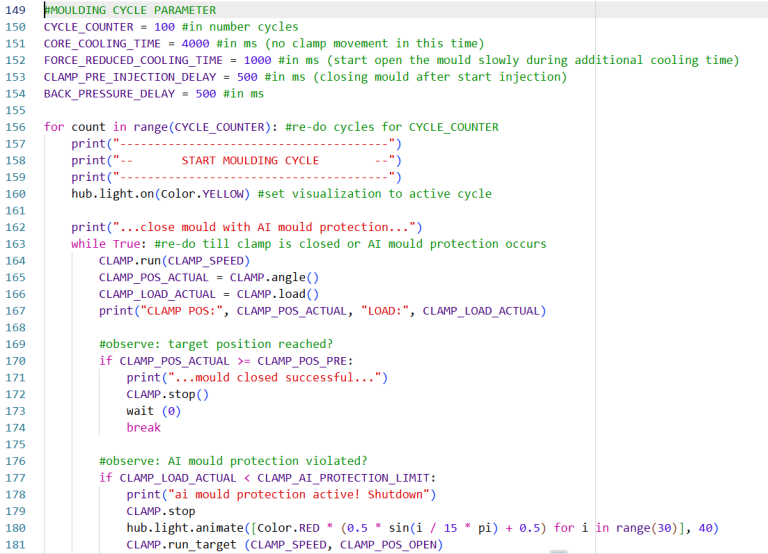

beispielhafter Auszug aus dem Programmcode
Funktion:

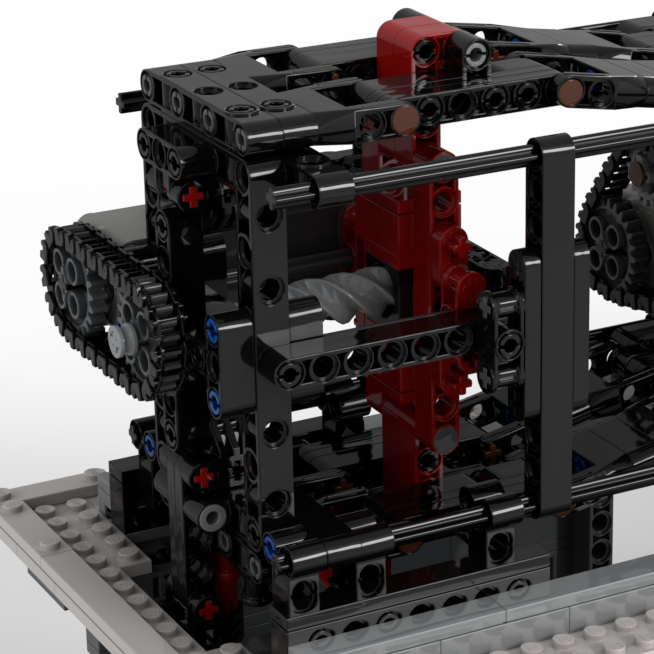

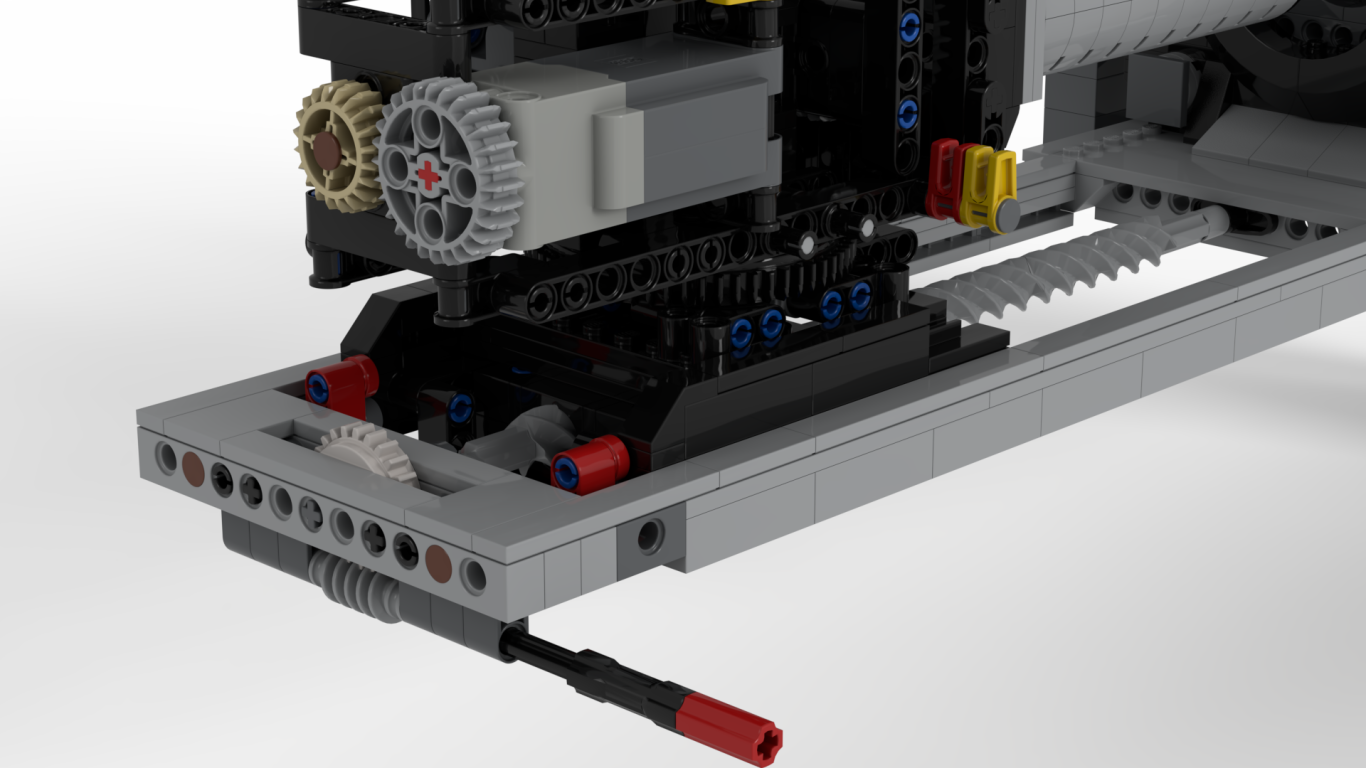

Bewegung der Spritzeinheit & Aufbau der Düsenanlagekraft
die Spritzeinheit ist über einen weiten Weg verfahrbar - somit können unterschiedlichste Größen des Spritz-Zylinder aufgerüstet werden und bieten damit eine hohe Flexibilität bei der Fertigung unterschiedlich großer Spritzvolumen.
Das Verfahren ist im Original motorisch, im Modell ist diese Funktion manuell ausgeführt.

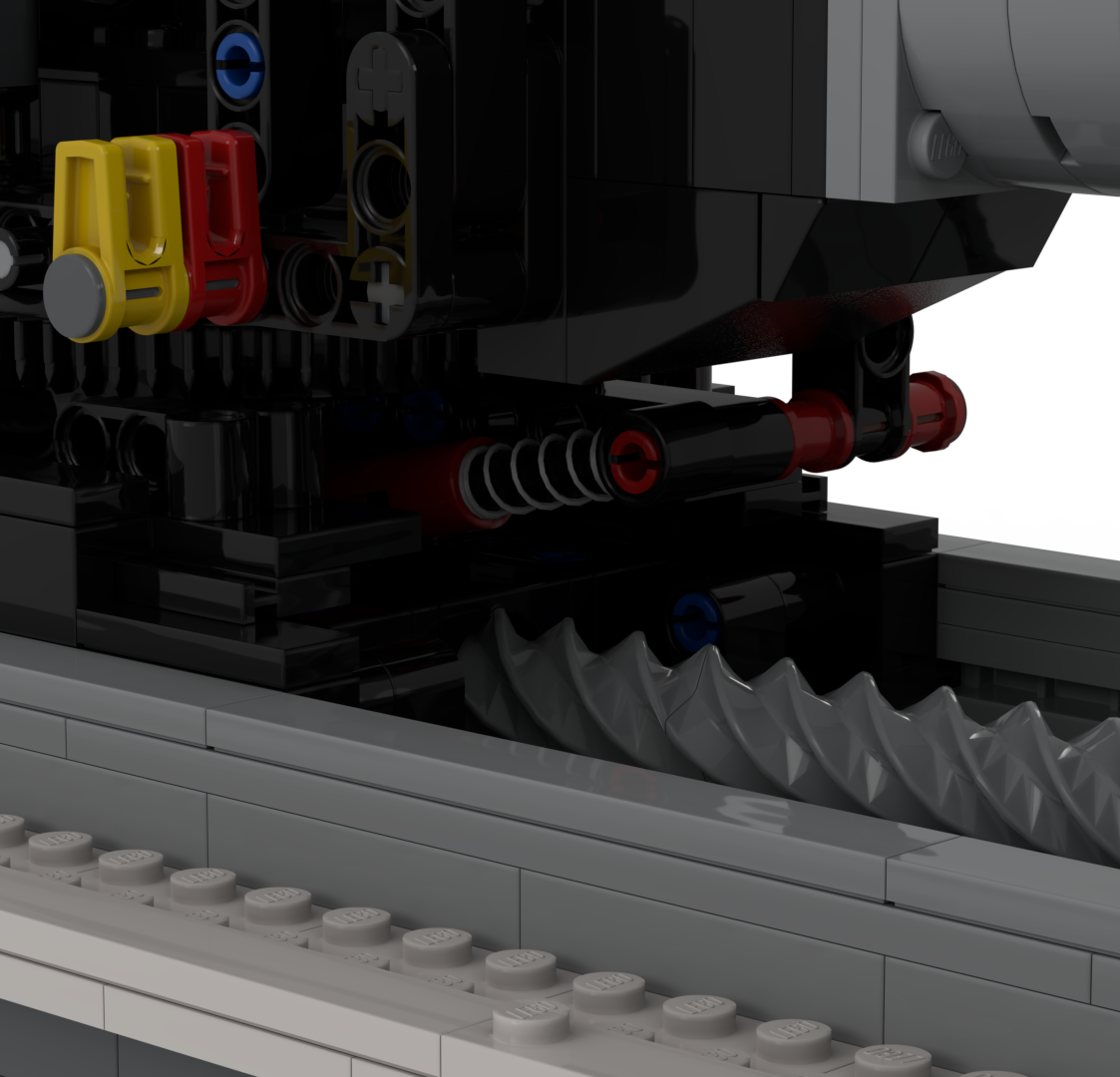

Erreicht die Düsenspitze die Anspritzbuchse der Werkzeugform, wird eine Federpaket vorgespannt. Je höher die Vorspannung des Federpakets, desto höher ist die wirkende Düsenanlagekraft. Dies ist ein energiesparendes Verfahren, welches durch Selbsthemmung die Kraft einsperrt und somit keinen dauerenden Energieeintrag benötigt.
Funktion:

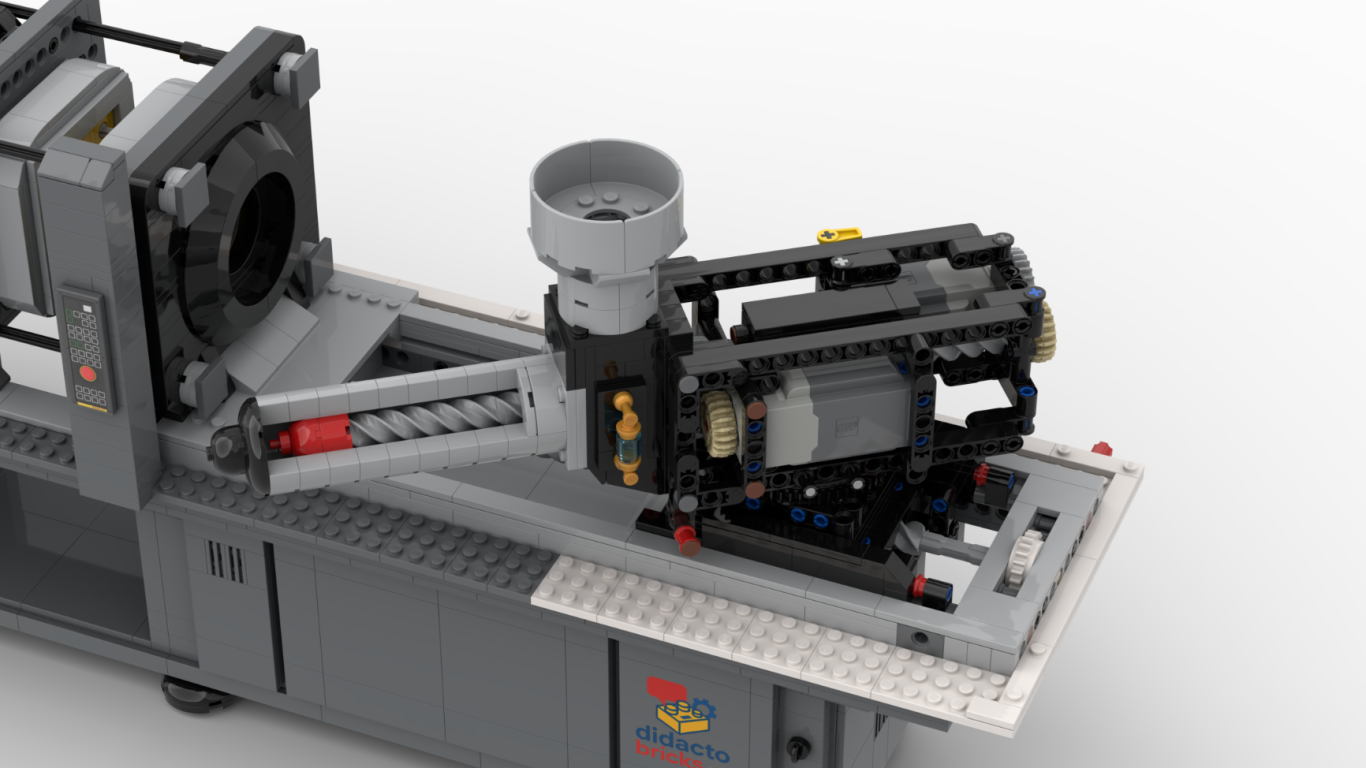

Wartungsposition Spritz-Zylinder
zur ergonomischen Wartung des Spritz-Zylinders und zur Reinigung der Plastifizierschnecke bietet die ROBOSHOT eine schwenkbare Spritzeinheit.
Funktion:

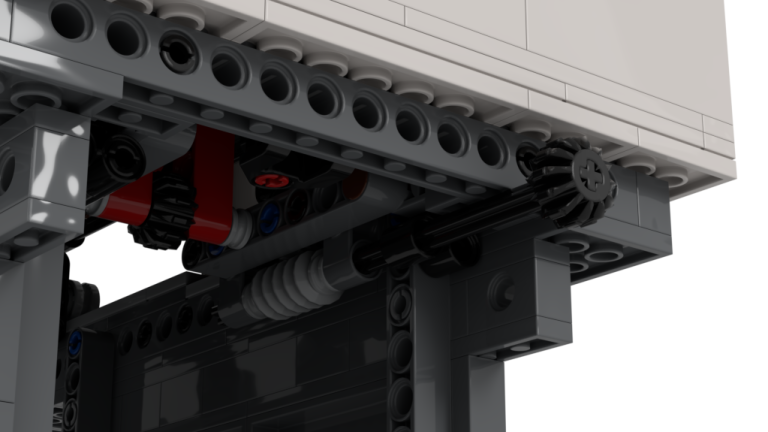

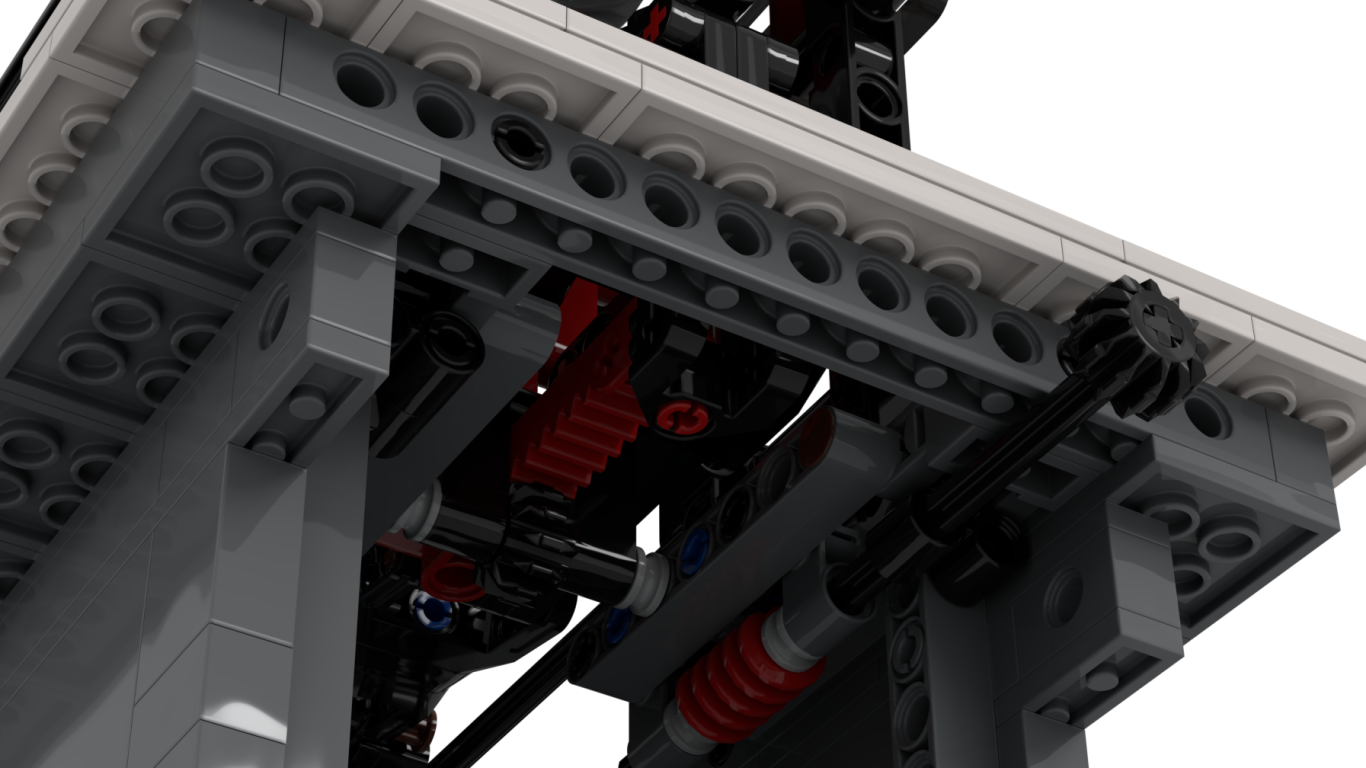

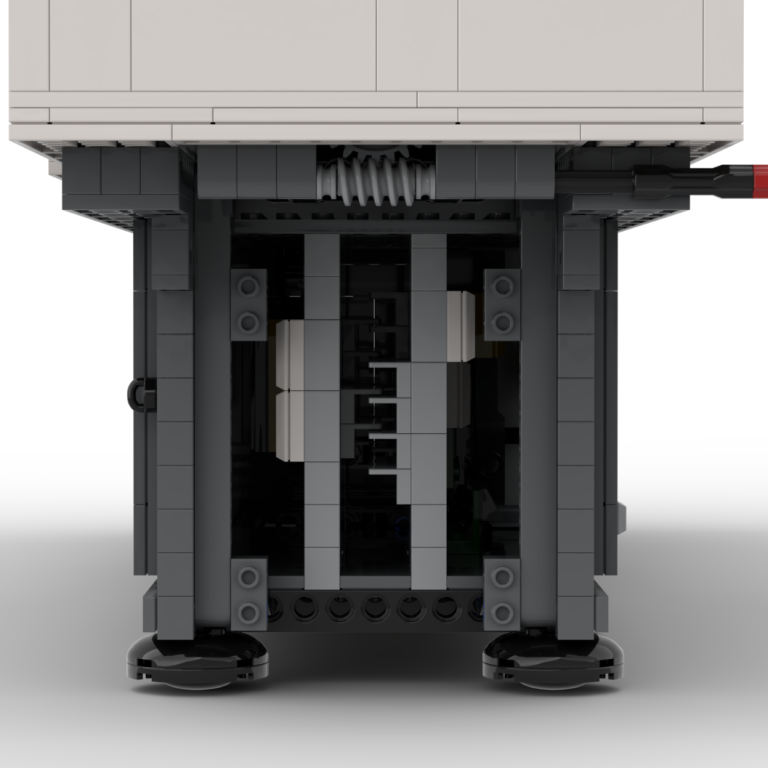

Justage der Formeinbauhöhe
die Einbauhöhe verschiedener Werkzeugformen wird beim Rüsten automatisch ermittelt, indem der Kniehebel durchstreckt wird und die Motor-getriebene Formhöhenverstellung sensibel auf Block fährt.
Diese Funktion ist im Modell in manueller Ausführung enthalten.
Angebot anfordern
Sie haben Interesse an einem eigenem Exemplar? Fordern Sie jetzt unter Angabe Ihres Namens, Adresse, ggf. Firmenanschrift Ihr Angebot an.

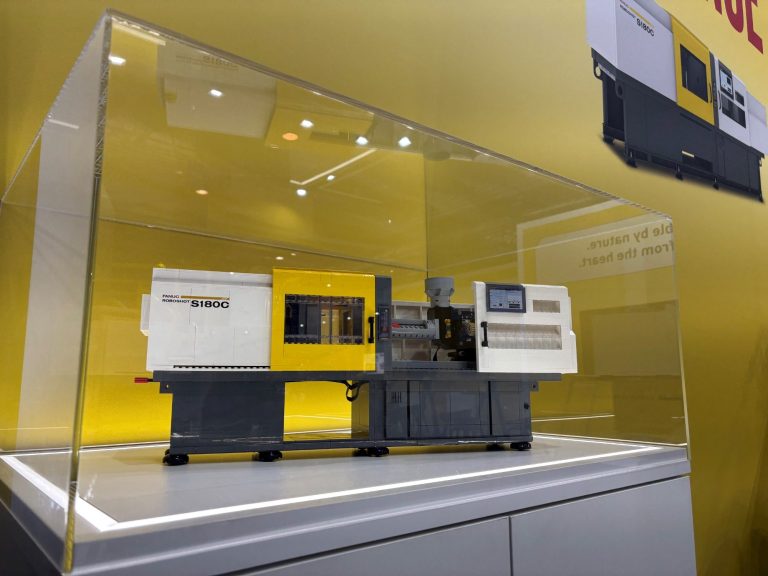

Produkteinführung erfolgte auf der K-SHOW 2025
- Bausätze sind aktuell ab Lager verfügbar
- Internationaler Export möglich (DHL Express)
- Didactobricks besitzt eine Umsatzsteuer ID und EORI Nummer.
